電路板大家可能比較陌生,它是對固體電路的批量生產和優化電器布局的重要作用,那么大家了解電路板的性能特點有哪些嗎?需要注意哪些問題呢?快隨著小編一起來看下,希望能給大家?guī)?lái)有用的幫助。以下關于“關于電路板的性能優勢及注意事項”的介紹。
【電路板在LED設備中有著舉足輕重的地位】
在進行PCB設計之前,首先要準備好原理圖SCH的元件庫和PCB的元件庫。元件庫可以用peotel自帶的庫,但一般情況下很難找到合適的,是自己根據所選器件的標準尺寸資料自己做元件庫。
第一:LED顯示屏PCB的元件庫。
再做SCH的元件庫。PCB的元件庫要求較高,它直接影響板子的安裝;SCH的元件庫要求相對比較松,只要注意定義好管腳屬性和與PCB元件的對應關系就行。PS:注意標準庫中的隱藏管腳。之后就是原理圖的設計,做好后就準備開始做LED顯示屏PCB設計了。
第二:PCB結構設計。這一步根據已經確定的電路板尺寸和各項機械定位,在PCB設計環境下繪制PCB板面,并按定位要求放置所需的接插件、按鍵/開關、螺絲孔、裝配孔等等。并充分考慮和確定布線區域和非布線區域(如螺絲孔周圍多大范圍屬于非布線區域)。

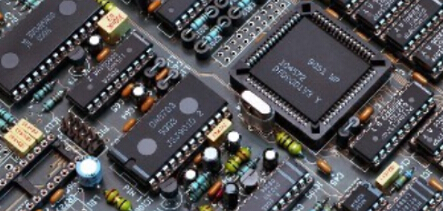

第三:LED顯示屏PCB布局。布局說白了就是在板子上放器件。這時如果前面講到的準備工作都做好的話,就可以在原理圖上生成網絡表(Design->CreateNetlist),之后在PCB圖上導入網絡表(Design->LoadNets)。就看見器件嘩啦啦的全堆上去了,各管腳之間還有飛線提示連接。然后就可以對器件布局了。一般布局按如下原則進行:
按電氣性能合理分區,一般分為:數字電路區(即怕干擾、又產生干擾)、模擬電路區(怕干擾)、功率驅動區(干擾源);
完成同一功能的電路,應盡量靠近放置,并調整各元器件以保證連線為簡潔;同時,調整各功能塊間的相對位置使功能塊間的連線簡潔;
對于質量大的元器件應考慮安裝位置和安裝強度;發熱元件應與溫度敏感元件分開放置,必要時還應考慮熱對流措施;
I/O驅動器件盡量靠近印刷板的邊、靠近引出接插件;
時鐘產生器(如:晶振或鐘振)要盡量靠近用到該時鐘的器件;
在每個集成電路的電源輸入腳和地之間,需加一個去耦電容(一般采用高頻性能好的獨石電容);電路板空間較密時,也可在幾個集成電路周圍加一個鉭電容。
繼電器線圈處要加放電二極管(1N4148即可);
布局要求要均衡,疏密有序,不能頭重腳輕或一頭沉,需要特別注意,在放置元器件時,一定要考慮元器件的實際尺寸大小(所占面積和高度)、元器件之間的相對位置,以保證電路板的電氣性能和生產安裝的可行性和便利性同時,應該在保證上面原則能夠體現的前提下,適當修改器件的擺放,使之整齊美觀。
如同樣的器件要擺放整齊、方向一致,不能擺得“錯落有致”。這個步驟關系到板子整體形象和下一步布線的難易程度,所以一點要花大力氣去考慮。布局時,對不太肯定的地方可以先作初步布線,充分考慮。

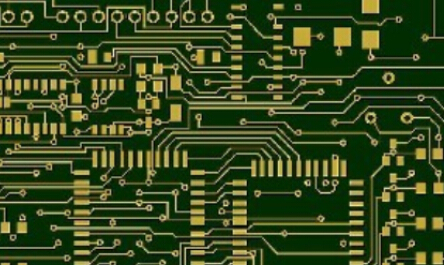

第四:布線。布線是整個PCB設計中重要的工序。這將直接影響著PCB板的性能好壞。在PCB的設計過程中,布線一般有這么三種境界的劃分:首先是布通,這時PCB設計時的基本的要求。如果線路都沒布通,搞得到處是飛線,那將是一塊不合格的板子,可以說還沒入門。其次是電器性能的滿足。這是衡量一塊印刷電路板是否合格的標準。這是在布通之后,認真調整布線,使其能達到的電器性能。接著是美觀。
假如你的布線布通了,也沒有什么影響電器性能的地方,但是一眼看過去雜亂無章的,加上五彩繽紛、花花綠綠的,那就算你的電器性能怎么好,在別人眼里還是垃圾一塊。這樣給測試和維修帶來極大的不便。布線要整齊劃一,不能縱橫交錯毫無章法。這些都要在保證電器性能和滿足其他個別要求的情況下實現,否則就是舍本逐末了。布線時主要按以下原則進行:

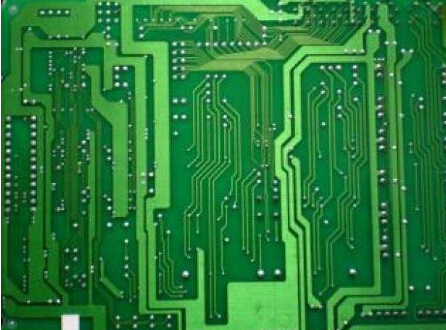

一般情況下,首先應對電源線和地線進行布線,以保證電路板的電氣性能。在條件允許的范圍內,盡量加寬電源、地線寬度,是地線比電源線寬,它們的關系是:地線>電源線>信號線,通常信號線寬為:0.2~0.3mm,細寬度可達0.05~0.07mm,電源線一般為1.2~2.5mm。對數字電路的PCB可用寬的地導線組成一個回路,即構成一個地網來使用(模擬電路的地則不能這樣使用)
【電路板在節假日期間極易被盜】
臨近過年,各大工廠都開始加班,希望能在這段時間賺多點錢回家過年,這段時間往往是工廠管理薄弱的時候,大部份時間都放在監管產品數量和質量上,大家都知道,工廠里的員工大部份都是初中畢業的,無論在道德上還是在法律上都是比較淡薄的,因此失竊的事頻繁發生,特別是在制造電路板的工廠,手機使用的電路板是非常小的,攜帶很方便,稍微不留意,這樣的電路板就被員工私自拿了。
面對如此問題,我們工廠怎么辦呢,下面由電路板維修專家一一解答。
對于這種行竊行為,在以前的時候,一般工廠都有裝安檢門,主要用來防止員工私自將工廠金屬原料帶出廠,從而避免企業經濟損失。而這種做法有利有弊,能有效查出各類鐵、鋁等金屬物件時,也給員工帶來了不必要的麻煩,諸如上下班都要接受檢查,都要舉雙手經過金屬探測門。這種檢測非常容易引起群體事件,對工廠的發展極為不利。
就在前幾個月的時候,某間公司開發出一個銅金屬探測安檢門,攜銅者經過安檢門時,都有五區段進行監控,隨身攜帶的鑰匙扣、皮鞋、香煙等都不會報警,唯獨攜帶銅相關產品則會快速聲光報警,這款產品已經經過多方測試,從來沒有報錯警。
銅金屬探測安檢門不僅可以有效的檢測出小型的帶銅電路板,還能減少員工對工廠的態度,避免群體事件的發生,工廠不再為電路板和銅原料丟失而感到煩惱,可見這款產品的實用性非常之強。
以上關于“電路板在LED設備中有著舉足輕重的地位”和“電路板在節假日期間極易被盜”的介紹,希望能讓您了解“關于電路板的性能優勢及注意事項”帶來幫助。
