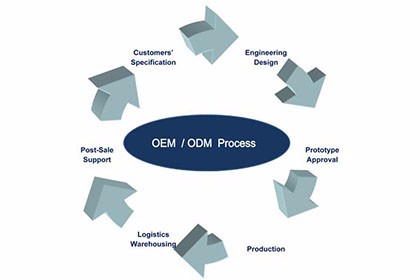

在電子產品ODM、OEM代工領域，作為擁有數十年豐富電子制造服務（Electronic Manufacturing Services）經驗的公司，積累的研發和PCBA加工制造能力，使得我們足夠勝任客戶的電子產品ODM和OEM代工任務，發揮技術和管理服務能力，持續為客戶創造價值。經過多年技術積累，基于在ARM、FPGA、 CPLD、 DSP、AVR、PIC開發方面的經驗，鑫諾捷研發工程師能根據您的要求定制專屬產品，為您提供完善的ODM和OEM代工服務。
從電路板生產過程開始，我們嚴格按照您的要求，精選優質板材和高精密生產設備，100%AOI、飛針和測試架測試，確保極高的品質和直通率；在元器件采購環節，我們跟大型品牌元器件代理商有長期合作關系，擁有優質的批量采購議價能力，確保元器件的來料質量，在SMT貼片和DIP插件環節，使用高精密富士高速機和10溫區回流焊、波峰焊，確保焊接的可靠性和品質。在整個制造過程中，我們?cè)O(shè)有嚴格的IQC來料檢驗崗位、IPQC過程巡檢和OQA出廠檢測，確保問題不傳遞到下一工作站。此外，我們會根據客戶的產品設計方案，提供產品組裝（Box Building）服務，將PCBA電路板與相關的模具、配件進行無縫裝配，并進行FCT功能測試，為客戶提供完整的ODM解決方案
OEM/ODM制程能力
通孔板 | HDI | FPC柔性線路板 | |||
| 項目 | 制程能力 | 項目 | 制程能力 | 項目 | 制程能力 |
最大層數 | 40L | 最小線寬/線距 | 0.05/0.05mm | 最大板尺寸 | 2000*240 mm |
最大板厚 | 8.0mm | 關鍵線/公差 | 0.065/15% | 最大層數 | 10 |
最小板厚 | 0.4mm | 最小盲孔孔徑 | 0.10mm | 最小線寬/線距 (1/4OZ） | 0.04mm |
最大厚徑比 | 14:01 | 盲孔承接PAD尺 寸 | 0.23mm | 最小線寬/線距 (1/3OZ） | 0.05mm |
最大銅厚 | 10OZ | PTH & 盲孔大 小 | 0.20mm | 最小線寬/線距 (1/2OZ) | 0.055mm |
最大工作板尺寸 | 2000x610mm | PTH PAD 尺寸 | 0.35mm | 最小過孔 | 0.15mm |
最薄4層板 | 0.33mm | 盲孔厚徑比 | 1:01 | 最小過孔焊盤 | 0.25mm |
| 最小機械孔/焊盤 | 0.15/0.35mm | HDI 階數 | 3+N+3 | 最小激光孔 | 0.10mm |
鉆孔精度 | +/-0.025mm | 最薄8層板厚度 | 0.8mm | 最小激光孔焊盤 | 0.25mm |
PTH孔徑公差 | +/-0.03m | 最小焊盤單邊開 窗 | 0.038mm | 覆蓋膜對位公差 | 0.15mm |
最小線寬/線距 | 0.065/0.065mm | 最小綠油橋 | 0.065mm | 外型公差 | 0.05mm |
表面處理 | ENIG/ OSP/ HASL/ Au Plating (soft/hard)/ Immersion Ag/ Immersion Tin/ Bright Tin Plating/Ag | 最小CSP/BGA間 距 | / | 最小沖槽孔寬度 | 0.60mm |
阻抗控制公差% | ± 5 | Pitch公差 | ± 0.05mm | ||
表面處理 | ENIG/ OSP/ HASL/ Au Plating (soft/hard)/ Immersion Ag/ Immersion Tin/ Bright Tin Plating/Ag Plating/ Carbon Ink | 軟硬結合(Yes/No) | Yes | ||
Air Gap 能力(Yes/No) | Yes | ||||
表面處理 | ENIG/ OSP/ Au Plating (soft/hard) |
OEM/ODM質量控制
1、品管部組織不合格或不符合責任部門或不良發現部門等對于不合事實組織進行評審，并成立問題解決小組。
2、對于潛在不良或不符合項等通過運用試驗、模擬、數據分析、QC手法等工具分析并進行適當?shù)姆厘e(cuò)設計和質量控制，提出預防措施計劃。
3、對于已經發生的不良或不符合項等，問題解決小組重新評審和核定修正相關技術，質量標準或提高工藝或設計水平等，確認質量體系相關所有產品或過程是否有類似的問題并進行全面預防及提出解決措施。
OEM/ODM的生產周期
對于小批量OEM/ODM，一般只需要30天，快速打樣讓客戶第一時間看到樣品，縮短產品設計到生產的時間。對于不同批量的PCB制造生產，制作周期不同。在標準PCB生產條件下，生產周期的長短由批量大小決定。
批量 | 生產周期 |
1000-5000 | 7天 |
5000-20000 | 10天 |
20000以上 | 15天 |
OEM/ODM的價格
一般來說，OEM/ODM初期會進行PCB打樣，這時需要收取一定工程費和開機費，但是對于客戶首單打樣，我們優惠50%。批量生產則根據工藝難度大小來決定其價格，按照梯級批量大小計算總價格。
×
