現在科技信息迅速的發展，不斷走向成熟，電路板可能大家對于這種并不是很了解，它實際上是在設備優化電器布局起到非常重要的作用，那么大家知道電路板的基本信息有哪些嗎？相關知識又有哪些呢？下面我們就“關于電路板的基本知識及相關介紹”來詳細了解下。

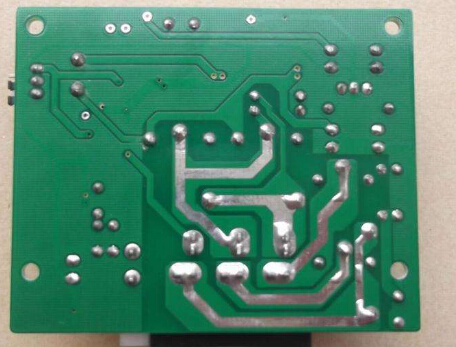

【電路板的基本介紹】

PCB電路板主要是由線路與圖面、介電層、孔、絲印、防焊油墨、表面處理等六大部分組成：

1、線路與圖面：線路是做為原件之間導通的工具，在設計上會另外設計大銅面作為接地及電源層。原理圖的設計主要是依據各元器件的電氣性能根據需要進行合理的搭建。一般線路與圖面是同時完成的。

2、介電層：用來保持線路及各層之間的絕緣性，俗稱為基材。

3、孔：導通孔可使兩層次以上的線路彼此導通，較大的導通孔則做為零件插件用，另外有非導通孔（nPTH）通常用來作為表面貼裝定位，組裝時固定螺絲用。

4、絲印：主要的功能是在電路板上標注各零件的名稱、位置框，方便組裝后維修及辨識用，并非必要之構成。

5、表面處理：由于銅面在一般環境中，很容易氧化，容易導致無法上錫或者焊錫性不良，因此需要在回吃錫的銅面上進行保護。表面處理的保護方式有噴錫、化金、化銀、化錫、有機保焊劑，方法各有優缺點。

6、防焊油墨：并非全部的銅面都要吃錫上零件，因此非吃錫的區域，會印一層隔絕銅面吃錫的物質（通常為環氧樹脂），避免非吃錫的線路間短路。根據不同的工藝，可以分為綠油、紅油、藍油。

關于PCB電路板由哪些部分組成，今天就介紹到這里了。PCB電路板的組成結構復雜，各部分都十分重要，因此一般需要批量生產前，都需要先進行PCB打樣，確定能實現相應功能，沒有問題之后，才能正式進行加工生產。

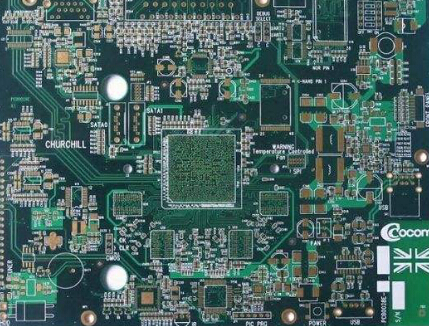

【原本銅箔覆蓋在整個電路板】

原本銅箔是覆蓋在整個電路板上的并且在生產過程中部份被蝕刻掉，線路板本身的基板是由隔熱、并不易彎曲的材質所制作成。表層能夠看到很小線路材料是銅箔。留下來的就變成網狀的細小線路了這些線路被稱作導線或稱布線，用來提供電路板上零件的電路連接。通常電路板的顏色都是棕色或是綠色，這是阻焊漆的顏色。絕緣的防護層，可以維護銅線，也可以防止零件被焊到錯誤的地方。

電路板很大水平上可以增加布線的面積。多層板用上了更多單或雙面的布線板，現在顯卡和主板上都是多層板。并在每層板間放進一層絕緣層后壓合。電路板的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包括外側的兩層，罕見的電路板一般是48層的結構。很多電路板的層數可以通過觀看電路板的切面看出來。但實際上，沒有人能有這么好的眼力。所以，下面再教大家一種方法。

主板和顯示卡大多使用4層的電路板多層板的電路連接是通過埋孔和盲孔技術。也有些是采用68層，甚至10層的電路板。要想看出是電路板有多少層，通過觀察導孔就可以辯識，因?yàn)樵谥靼搴惋@示卡上使用的4層板是第1第4層走線，其他幾層另有用途（地線和電源）所以，同雙層板一樣，導孔會打穿電路板。

如果有的導孔在電路板正面出現，卻在反面找不到那么就一定是6/8層板了如果電路板的正反面都能找到相同的導孔，自然就是4層板了。

看到導孔的位置，把主板對著有光處，如果能透光，這就是8/6層板，否就是四層板。

以上關于“電路板的基本介紹”和“原本銅箔覆蓋在整個電路板”的介紹，希望能讓您了解“關于電路板的基本知識及相關介紹”帶來幫助。
