隨著電子行業的迅速發展,貼片加工的好壞對于成品的質量有著重要的影響,因此貼片加工受到了企業的重視,貼片加工用到的電子元器件眾多,那么貼片加工會用到哪些常見電子元器件呢?下面我們就“貼片加工有哪些工藝要求及常用的電子元器件介紹”來詳細了解下。
【貼片加工會用到哪些電子元器件】
PCBA貼片加工是主要包括兩大工藝PCB線路板制作和SMT貼片加工,這中間少不了都會用到電子元器件,電子元器件是PCBA貼片加工的基礎部分,也是影響PCBA成品性能和品質的重要因素。那么PCBA貼片加工常用電子元器件有哪些呢?
1、電阻
電阻是具有電阻特性的電子元件,是PCBA中應用為廣泛的元件之一。電阻分為固定電阻和可變電阻(電位器),在電路中起分壓、分流和限流等作用。
2、電容
電容也是PCBA加工中的基本元件之一,是一種儲存電能的元件,在電子電路中起到耦合、濾波、隔直流和調諧等作用。
3、電感線圈
電感線圈簡稱電感,具有存儲磁能的作用。電感線圈通常由骨架、繞組、屏蔽罩、磁芯等組成。
4、電位器
阻值能變化的電阻器,即在規定范圍內可連續調節的電阻器,稱為電位器。電位器由外殼、滑動端、轉軸、環形電阻體和3個引出端組成。
5、變壓器
變壓器由鐵芯(或磁芯)和線圈組成,線圈有兩個或兩個以上的繞組,其中接電源的繞組叫初級線圈,其余的繞組叫次級線圈。
變壓器是變換電壓、電流和阻抗的器件,當初級線圈中通有交流電流時,鐵芯(或磁芯)中便產生交流磁通,使次級線圈中感應出電壓(或電流)。變壓器主要用于交流電壓變換、電流變換、功率傳遞、阻抗變換和緩沖隔離等,是PCBA整機中不可缺少的重要元件之一。
6、晶體二極管
晶體二極管(即半導體二極管,以下簡稱二極管)是由一個PN結、電極引線和外加密封管殼制成的,它具有單向?qū)щ娞匦浴?/p>
7、晶體三極管
晶體三極管(以下簡稱三極管)是信號放大和處理的核心器件,廣泛用于PCBA整機中。
8、場效應管
場效應晶體管(簡稱場效應管)也是一種具有PN結的半導體器件,與三極管不同的是,它不是利用PN結的導電特性,而是利用它的絕緣特性。
9、電聲器件
在電路中用于完成電信號與聲音信號相互轉換的器件稱為電聲器件。它的種類繁多,有揚聲器、傳聲器、耳機(或稱耳塞)、送話器、受話器等。
10、光電器件
利用半導體光敏特性工作的光電導器件,利用半導體光生伏應工作的光電池和半導體發光器件等統稱為光電器件。
11、顯示器件
電子顯示器件是指將電信號轉換為光信號的光電轉換器件,即用來顯示數字、符號、文字或圖像的器件。它是電子顯示裝置的關鍵部件,對顯示裝置的性能有很大的影響。
12、傳感器
傳感器能感受規定的被測量并按照一定的規律轉換成可用信號的器件或裝置,通常由敏感元件和轉換元件組成。

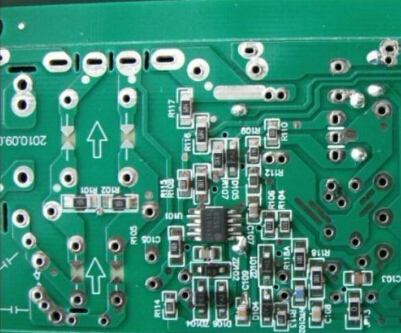

13、表面安裝元器件
表面安裝元器件(SMC和SMD)又稱為貼片元器件或片式元器件,它包括電阻器、電容器、電感器及半導體器件等,具有體積小、重量輕、無引線或引線很短、安裝密度高、可靠性高、抗振性能好、易于實現自動化等特點。
【關于貼片加工工藝要求的分析】

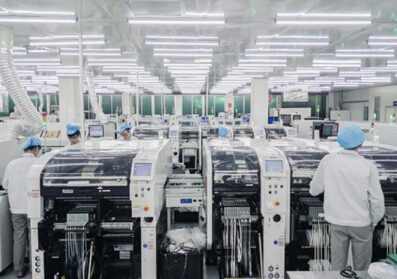

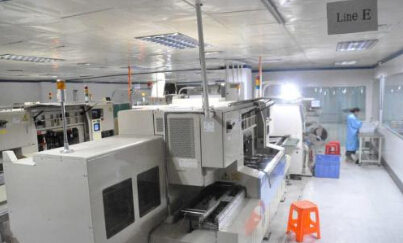

提供發電源的pcb線路板幾乎都叫電路板加工,電路板加工是以電源發起功能處理為主的機板。電路板加工的smt貼片加工工藝流程基本分為三大工序:SMT貼片元器件自動貼裝、波峰焊插件、手工作業段。那么電路板加工在進行貼片加工的過程中,都會有那些工藝要求呢?
1、首先是電路板加工pcb的耐溫要求,是否達到客戶要求的等級;是否是符合無鉛工藝;源板有沒有起泡,異常是膠紙板的工藝要求 加注重。
2、Smt貼片加工器件的耐溫值能完全饜足板上零件熔錫溫度的要求(饜足222度以上40-90秒;承受溫度為245度以上)。客戶如有特別要求,要提早通知和提供資料。
3、電路板加工在進行貼片加工時零件的間距,物料的大料和小料之間不能小于1mm,0805以下物料之間的間距大于0.3mm。
4、smt貼片加工的焊盤設計要求,焊盤不能有過線孔,元器件焊盤邊不能有漏錫孔,電路板加工的電路設計要符合器件的包裝要求。
5、電路板加工的半邊要求,傳送邊不能有缺口。
有些客戶的產品需要雙面貼裝的工藝要求,一般參考選擇是貼片廠家的生產能力和貼片機的精準度等功能的參考。
電路板加工的pcba制作過程為了達到 高的準確性,電路板加工的PCBA加工雙面表面組裝工藝流程:A面印刷焊膏—貼片—回流焊接—翻板—B面印刷焊錫膏—貼片—回流焊接。
以上關于“貼片加工會用到哪些電子元器件”和“關于貼片加工工藝要求的分析”的介紹,希望能讓您了解“貼片加工有哪些工藝要求及常用的電子元器件介紹”帶來幫助。
