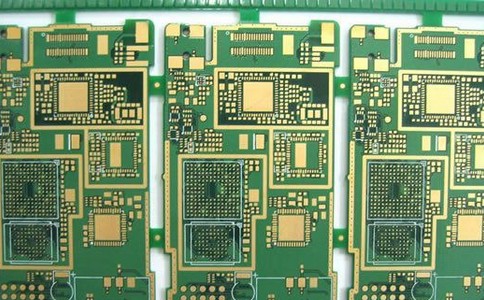

印刷電路板(Printedcircuitboard)幾乎會出現在每一種電子設備當中.如果在某樣設備中有電子零件,那么它們也都是鑲在大小各異的PCB板上.除了固定各種小零件外,PCB的主要功能是提供上頭各項零件的相互電氣連接.隨著電子設備越來越復雜,需要的零件越來越多,PCB板上的線路與零件也越來越密集.板上沒有零件的被稱為"裸板",也常被稱為"印刷線路板PrintedWiringBoard(PWB)".

　　PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成.在PCB板表面看到的細小線路材料是銅箔,原本銅箔是覆蓋在整個板子上的,只是在制造過程中部份被蝕刻處理掉了,留下來的部份就變成網狀的細小線路了.這些線路被稱作導線(conductorpattern)或稱布線,并用來提供PCB板載零件的電路連接.

　　為了將零件固定在PCB板上,我們將它們的接腳直接焊在PCB板上.在最基本的PCB(單面板)上,零件都集中在其中一面,導線則都集中在另一面.這么一來我們就需要在板子上打洞,這樣接腳才能穿過板子到另一面,所以零件的接腳是焊在另一面上的.因?yàn)槿绱?PCB的正反面分別被稱為零件面(ComponentSide)與焊接面(SolderSide).

　　如果PCB板上有某些零件,需要在制作完成后可以自由裝拆,那么該零件安裝時會用到插座(Socket).由于插座是直接焊在PCB板上的,零件可以任意的拆裝.比如:ZIF(ZeroInsertionForce,零撥插力式)插座,它可以讓零件(這里指的是CPU)可以輕松插進插座,也可以拆下來.插座旁的固定桿,可以在您插進零件后將其固定.

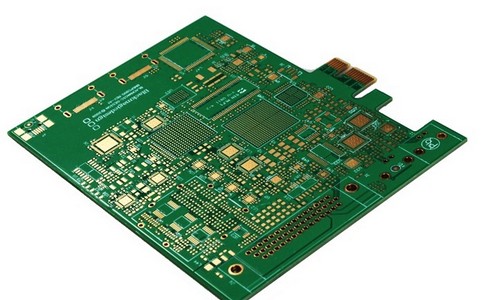

　　如果要將兩塊PCB板相互連結,一般我們都會用到俗稱「金手指」的邊接頭(edgeconnector).金手指上包含了許多裸露的銅墊,這些銅墊事實上也是PCB布線的一部份.通常連接時,我們將其中一片PCB上的金手指插進另一片PCB抄板上合適的插槽上(一般叫做擴充槽Slot).在計算機中,像是顯示卡,聲卡或是其它類似的界面卡,都是借著金手指來與主機板連接的.PCB板上的綠色或是棕色,是阻焊漆(soldermask)的顏色.這層是絕緣的防護層,可以保護銅線,也可以防止零件被焊到不正確的地方.在阻焊層上另外會印刷上一層絲網印刷面(silkscreen).通常在這上面會印上文字與符號(大多是白色的),以標示出各零件在板子上的位置.絲網印刷面也被稱作圖標面.

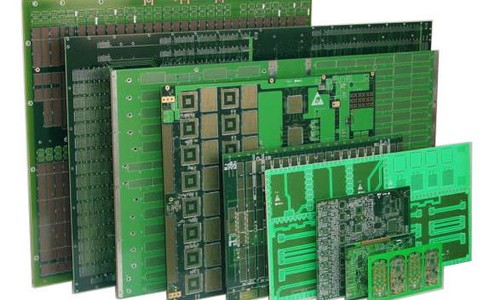

　　PCB板價格影響因素

　　1、PCB板所用材料不同造成價格的多樣性

　　普通雙面板為例,板料一般有FR4(生益、建滔、國紀,三種價錢由上而下),板厚從0.2mm到3.0mm不等,銅厚從0.5oz到3oz不同,所有這些在板料一項上就造成了巨大的價格差異;在阻焊油墨方面,普通熱固油和感光綠油也存在著一定的價格差.

　　2、表面處理工藝不同造成價格的多樣性

　　常見的有:OSP(抗氧化)、有鉛噴錫、無鉛噴錫(環保)、鍍金、沉金還有一些組合工藝等等,以上工藝價格越往后越貴.

　　3、PCB板本身難度不同造成的價格多樣性

　　兩種線路板上都有1000個孔,一塊板孔徑大于0.2mm與另一塊板孔徑小于0.2mm就會形成不同的鉆孔成本;如兩種線路板其他相同,但線寬線距不同,一種均大于4mil,一種均小于4mil,也會造成不同的生產成本;其次還有一些不走普通板工藝流程的設計也是加收錢的,比如半孔、埋盲孔、盤中孔、按鍵板印碳油.

　　4、銅箔厚度不同造成價格多樣性

　　常見銅鉑厚有:18um(1/2OZ),35um(1OZ),70um(2OZ),105um(3OZ),140um(4OZ)等,以上銅箔厚度越往后越貴.

　　5、客戶的品質驗收標準

　　常用的是:IPC2、IPC3、企標、軍標等等,標準越高,價格也會越高.

　　6、模具費與測試架

　　(1)模具費用,樣板跟小批量的話一般板廠是采用的鉆銑外形,就不會另外加收銑邊費,在做大批量時就要求開模具沖板,這樣就有一套模具費用,板廠一般報價在1000人民幣往上.

　　(2)測試費:樣板一般采用飛針測試,板廠一般收取測試費100-400元不等;批量就要開測試架來測,測試架一般板廠的報價在1000-1500元之間.

　　7、付款方式不同造成的價格差異

　　到賬時間越短的付賬方式,如現金付款,價格會比較低.

　　8、訂單量/交期

　　(1)數量越少,價錢相對就越貴,因?yàn)榫退闶亲?PCS,板廠也得做工程資料,出菲林,哪個工序都少不了

　　(2)交期:交付給PCB工廠的數據要齊全(GERBER資料,板的層數,板材,板厚,表面處理做什么,油墨顏色,字符顏色以及一些特殊要求要寫清楚)
